加工变形仿真软件Distortio发布

Distortio软件Third Wave Systems公司在Production Module软件上进行开发的，于2023年6月正式对外发布，Distortio软件对数控程序加工过程进行加工变形及加工应力分析。

输入毛坯初始应力

定义装夹约束及夹紧力

选取数控程序中关注的加工点位

求解

分析变形及应力

Distortio软件首先通过数控程序分析优化软件获取数控程序加工到各个位置的切向力、径向力及轴向力等，然后输入毛坯的初始应力、施加装夹位置的约束及夹紧力，通过对数控程序加工关键位置进行变形分析，获取位移及应力，通过优化数控程序减小加工变形及加工应力。

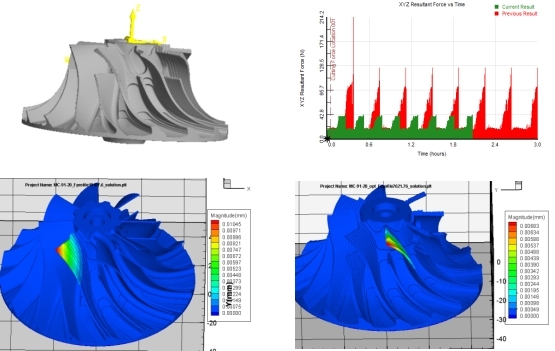

图1 数控程序优化前后加工变形比较

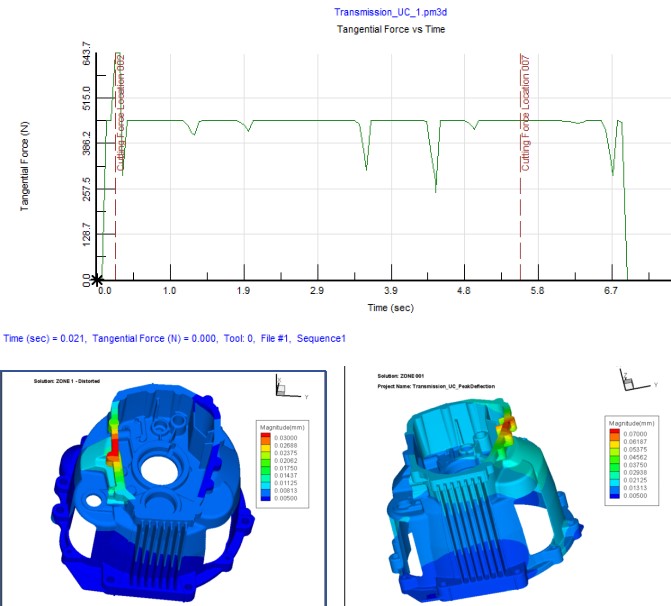

图2 加工到不同位置时的变形云图
